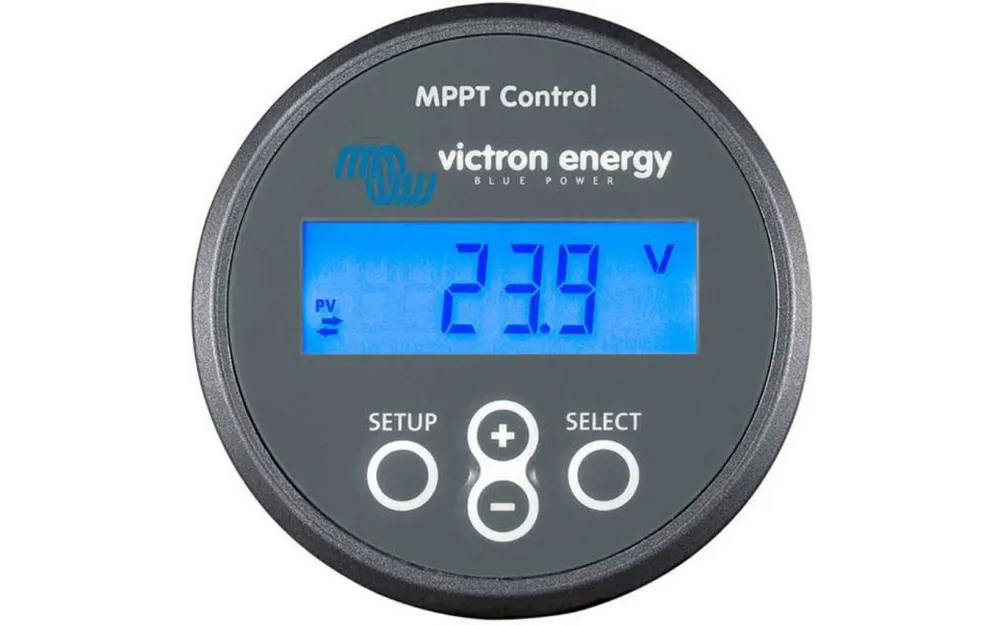

BlueSolar MPPT Control

Avec un régulateur de charge MPPT, vous pouvez non seulement visualiser l'état des régulateurs de charge BlueSolar MPPT avec un port de communication VE.Direct, mais aussi les configurer. Le nouveau régulateur de charge MPPT est monté dans le boîtier familier de la série BMV-700, offrant ainsi un aspect professionnel aux panneaux et équipements de contrôle de vos systèmes.

Consultez le manuel d'utilisation et d'installation ainsi que notre article de blog sur le contrôle MPPT pour plus d'informations.

Vous pouvez facilement monter le régulateur de charge MPPT au mur en utilisant l'un de nos boîtiers avec fixation murale au lieu de l'encastrer dans un panneau.

Fonctions :

1. Affichage en direct des informations de statut, y compris l'énergie solaire, la tension de batterie, le courant de charge, la force du courant et bien plus encore.
2. Consultation des informations historiques
A. Valeurs en temps réel
B. Historique des 30 derniers jours
3. Paramètres MPPT

Documents PDF Accessoires pour les contrôleurs de charge MPPT

Informations supplémentaires Accessoires-pour-les-contrleurs-de-charge-MPPT

Le MPPT Control de Victron Energy se connecte au contrôleur de charge BlueSolar MPPT via un câble VE.Direct non inclus dans le kit et à acheter séparément. La connexion électrique directe avec fusible est requise uniquement pour certains anciens modèles MPPT lorsque numérotés SCC01, pour qu'ils restent alimentés la nuit. Des boîtiers muraux sont disponibles pour faciliter l'installation murale de ce dispositif.

Ce MPPT Control fonctionne avec une alimentation en tension de 6,5 à 95 VDC ou par VE.Direct à 5 V, avec une consommation électrique minimale et un fonctionnement à des températures de -20 à +50°C, compatible avec tous les modèles dotés d'un port VE.Direct, à l'exception du BlueSolar MPPT 70/15.

À l'allumage, le MPPT Control affiche le menu de statut montrant la performance et la tension des panneaux solaires, le rendement quotidien, et l'état du chargeur avec des statuts potentiels comme OFF, FAULT, BULK, ABSORPTION, ou FLOAT.

Son utilisation permet également de consulter l'historique de performance, raccourci à 2 jours pour les versions de logiciels jusqu'à 1.15, et étendu à 30 jours pour celles de la version 1.16 et supérieure, incluant divers paramètres tels que le YIELD quotidien ou la BULK TIME.

Le menu des paramètres, accessible par une pression prolongée, offre l'ajustement de multiples réglages, notamment le type et la tension de batterie, la réinitialisation des historiques, et l'intensité de l'éclairage. La fonctionnalité LOCK SETUP empêche les modifications non souhaitées sans une désactivation préalable.

Le choix du bon contrôleur de charge dépend du nombre de panneaux utilisés, de la tension totale et du courant total généré. Un panneau fournit une tension maximale avec un ampérage maximal. En reliant plusieurs panneaux, cette tension et ce courant peuvent augmenter. Le régulateur peut supporter une tension/ampérage maximum. Un MPPT 75/15 gère un maximum de 75V et fournit 15A. Si les panneaux génèrent plus sur l'une de ces deux conditions, un régulateur plus puissant devra être choisi.

En connectant des panneaux en série, la tension augmente mais l'ampérage reste le même. Plus une tension élevée est atteinte rapidement grâce au soleil, plus vite le régulateur commencera à charger. Cependant, si un panneau est à l'ombre, cela casse la "chaîne". En connectant les panneaux en parallèle, plus de courant circule. La tension reste alors constante. Inconvénient : les panneaux commencent à charger plus tard. Avantage : si un panneau est à l'ombre, l'autre continue de fonctionner.

Pour un système solaire, il faut :

• Un ou plusieurs panneaux solaires
• Des blocs de fixation pour monter les panneaux
• Une traversée de toit pour le câblage
• Un régulateur PWM ou MPPT
• Du câblage
