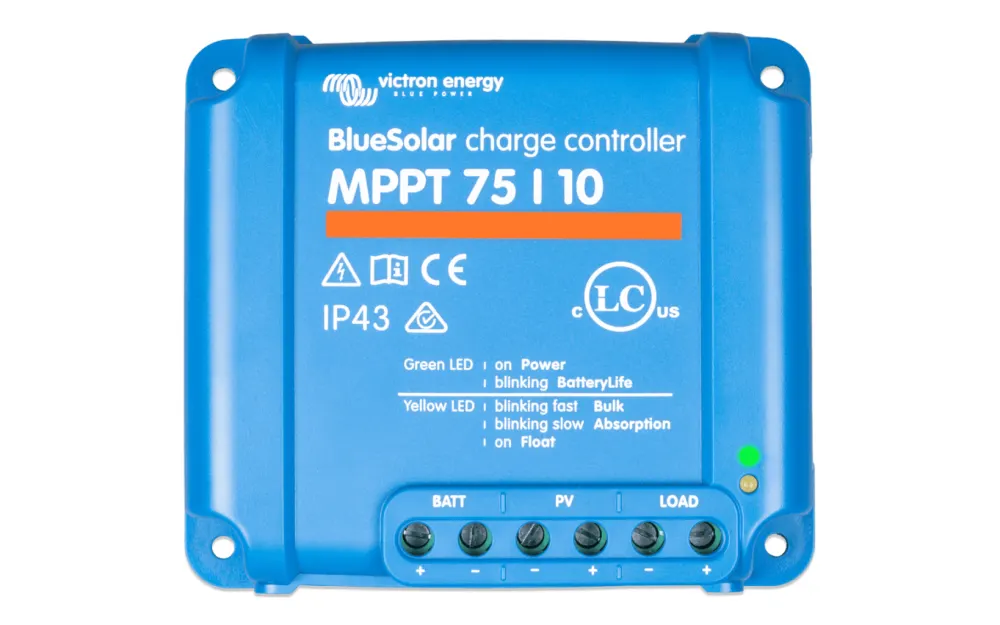

BlueSolar MPPT 75/10

Documents PDF Contrôleurs de charge BlueSolar MPPT

Informations supplémentaires Contrleurs-de-charge-BlueSolar-MPPT

Victron Energy propose une gamme de contrôleurs de charge solaire BlueSolar avec la technologie MPPT (Maximum Power Point Tracking) pour optimiser l'énergie récupérée des panneaux solaires. Parmi ces modèles, les MPPT 75/10, 75/15, 100/15 et 100/20, ainsi que les MPPT 100/30, 100/50 et 150/35 offrent divers niveaux de puissances nominales pour s'adapter aux besoins spécifiques des batteries de 12, 24, ou 48V. La technologie MPPT, en particulier ultra-rapide, augmente l'efficacité de la collecte d'énergie jusqu'à 30% par rapport aux contrôleurs de charge PWM et jusqu'à 10% par rapport à des MPPT plus lents. Cela est crucial dans des conditions de météorologie changeante, comme sous des nuages. Le système BatteryLife est intégré pour une gestion intelligente des batteries, prévenant la décharge excessive qui pourrait autrement endommager les batteries au plomb-acide. Le contrôleur ajuste automatiquement les points de déconnexion pour s'assurer que les batteries restent pleinement chargées au moins une fois par semaine. Des dispositifs de sécurité intégrés protègent contre les courts-circuits et les hautes températures, tandis que l'algorithme de charge flexible est entièrement programmable, suivant les conditions spécifiques des installations solaires. Pour l'accès aux données en temps réel et la programmation des contrôleurs de charge, Victron offre plusieurs options via le ColorControl GX ou tout appareil habilité Bluetooth avec la VE.Direct Bluetooth Smart dongle. Enfin, les charges peuvent être automatiquement découplées pour éviter la décharge profonde des batteries.

Le choix du bon contrôleur de charge dépend du nombre de panneaux utilisés, de la tension totale et du courant total généré. Un panneau fournit une tension maximale avec un ampérage maximal. En reliant plusieurs panneaux, cette tension et ce courant peuvent augmenter. Le régulateur peut supporter une tension/ampérage maximum. Un MPPT 75/15 gère un maximum de 75V et fournit 15A. Si les panneaux génèrent plus sur l'une de ces deux conditions, un régulateur plus puissant devra être choisi.

En connectant des panneaux en série, la tension augmente mais l'ampérage reste le même. Plus une tension élevée est atteinte rapidement grâce au soleil, plus vite le régulateur commencera à charger. Cependant, si un panneau est à l'ombre, cela casse la "chaîne". En connectant les panneaux en parallèle, plus de courant circule. La tension reste alors constante. Inconvénient : les panneaux commencent à charger plus tard. Avantage : si un panneau est à l'ombre, l'autre continue de fonctionner.

Pour un système solaire, il faut :

• Un ou plusieurs panneaux solaires
• Des blocs de fixation pour monter les panneaux
• Une traversée de toit pour le câblage
• Un régulateur PWM ou MPPT
• Du câblage
