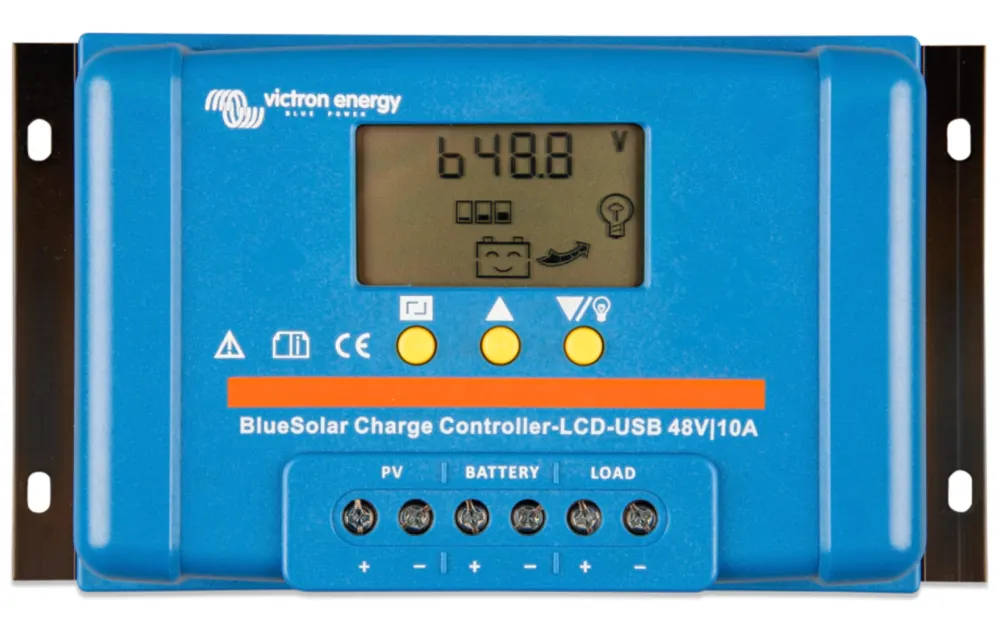

BlueSolar PWM 48V-10A

BlueSolar PWM-LCD & USB

• Écran LCD
• Deux sorties USB 5V
• Fonction de contrôle de l'éclairage, entièrement programmable
• Charge de batterie en trois étapes (bulk, absorption, floating), entièrement programmable
• Sortie de charge avec déconnexion basse tension et manuelle (programmable)
• Sortie de charge protégée contre la surcharge et le court-circuit
• Protégé contre l'inversion de polarité lors de la connexion des panneaux solaires et/ou de la batterie

BlueSolar PWM DUO-LCD & USB

• Toutes les fonctions ci-dessus, plus :
• Charge deux batteries distinctes
• Ratio de courant de charge programmable
• Capteur de température externe

Documents PDF Contrôleurs de charge PWM avec écran LCD & USB

Informations supplémentaires Contrleurs-de-charge-PWM-avec-cran-LCD-USB

Victron Energy propose une gamme de régulateurs de charge BlueSolar équipés d'un écran LCD pour le suivi de l'état et les réglages. Ces dispositifs permettent de prévenir la décharge profonde des batteries en coupant l'alimentation lorsque la tension de décharge prédéfinie est atteinte. Les régulateurs peuvent être configurés pour des batteries AGM, GEL, à électrolyte liquide ou LiFePO4. Ils disposent de deux sorties USB de 5 volts avec une intensité maximale combinée de 2A et offrent une déconnexion automatique pour prévenir les surcharges. Les modèles présentent différentes capacités de courant nominal, allant de 5A à 30A pour les systèmes 12/24V et de 10A à 30A pour les systèmes 48V.

Les BlueSolar PWM-DUO LCD-USB intègrent une détection automatique de la tension système pour les batteries 12/24V (sauf pour les LifePO4) et permettent de charger deux batteries séparées. Equipés de protections contre la polarité inversée et la surchauffe, ils opèrent dans une plage de températures de -35 à +60°C sous charge pleine. La connectivité est assurée via une borne de taille 16 mm²/AWG6 et le boîtier dispose d'une classe de protection IP20.

Le choix du bon contrôleur de charge dépend du nombre de panneaux utilisés, de la tension totale et du courant total généré. Un panneau fournit une tension maximale avec un ampérage maximal. En reliant plusieurs panneaux, cette tension et ce courant peuvent augmenter. Le régulateur peut supporter une tension/ampérage maximum. Un MPPT 75/15 gère un maximum de 75V et fournit 15A. Si les panneaux génèrent plus sur l'une de ces deux conditions, un régulateur plus puissant devra être choisi.

En connectant des panneaux en série, la tension augmente mais l'ampérage reste le même. Plus une tension élevée est atteinte rapidement grâce au soleil, plus vite le régulateur commencera à charger. Cependant, si un panneau est à l'ombre, cela casse la "chaîne". En connectant les panneaux en parallèle, plus de courant circule. La tension reste alors constante. Inconvénient : les panneaux commencent à charger plus tard. Avantage : si un panneau est à l'ombre, l'autre continue de fonctionner.

Pour un système solaire, il faut :

• Un ou plusieurs panneaux solaires
• Des blocs de fixation pour monter les panneaux
• Une traversée de toit pour le câblage
• Un régulateur PWM ou MPPT
• Du câblage
