BlueSolar PWM-Light 48V-20A

Documents PDF Contrôleurs de charge PWM

Informations supplémentaires Contrleurs-de-charge-PWM

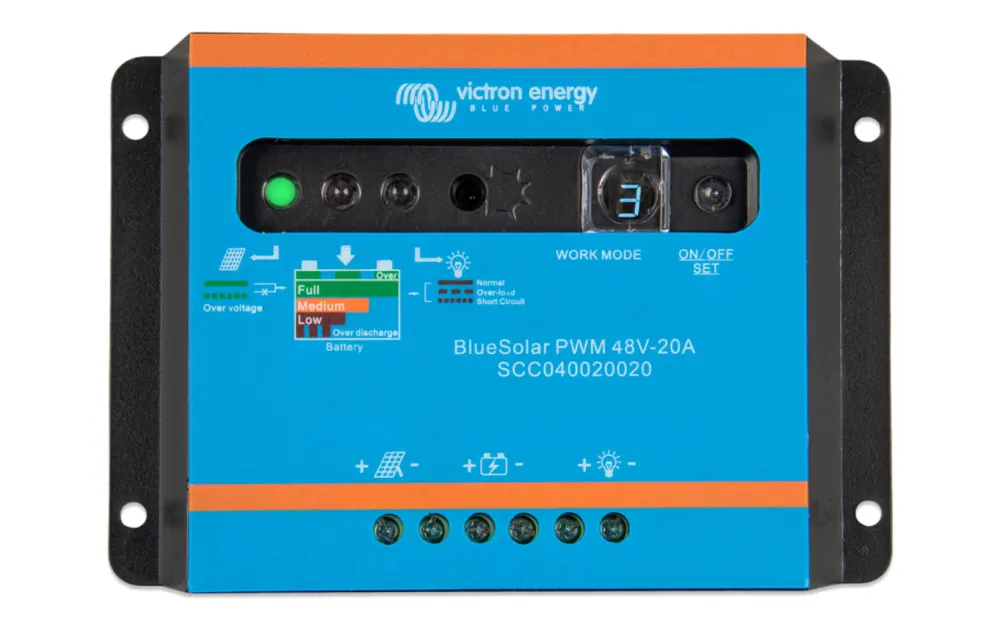

Les BlueSolar PWM-Light sont des contrôleurs de charge conçus par Victron Energy, disponibles pour des systèmes de 12/24V et 48V. Ils intègrent des fonctionnalités robustes pour protéger la batterie telles que la déconnexion automatique de la charge en cas de basse tension et une protection intégrée contre les surcharges et les courts-circuits. De plus, ces contrôleurs sont équipés d'un système de contrôle d'éclairage avec une fonction de minuterie. Ils permettent un chargement de la batterie en trois phases : recharge, absorption, et entretien, bien que non programmable. Les modèles pour systèmes de 12/24V peuvent détecter automatiquement la tension système et offrent plusieurs options de courant nominal, allant de 5A à 30A. La tension maximale admissible via les panneaux solaires est de 28V/55V pour ce système. Les versions 48V supportent un courant nominal de 10A à 30A, avec une tension d'entrée solaire jusqu'à 100V. Les unités possèdent une protection contre l'inversion de polarité des panneaux solaires ou des batteries, et répondent aux normes de sécurité et EMC telles que IEC 62109-1 et NEN-EN 61000-6-3. Leur fonctionnement reste optimal entre -20° et +50°C avec une humidité maximale sans condensation de 95%.

Le choix du bon contrôleur de charge dépend du nombre de panneaux utilisés, de la tension totale et du courant total généré. Un panneau fournit une tension maximale avec un ampérage maximal. En reliant plusieurs panneaux, cette tension et ce courant peuvent augmenter. Le régulateur peut supporter une tension/ampérage maximum. Un MPPT 75/15 gère un maximum de 75V et fournit 15A. Si les panneaux génèrent plus sur l'une de ces deux conditions, un régulateur plus puissant devra être choisi.

En connectant des panneaux en série, la tension augmente mais l'ampérage reste le même. Plus une tension élevée est atteinte rapidement grâce au soleil, plus vite le régulateur commencera à charger. Cependant, si un panneau est à l'ombre, cela casse la "chaîne". En connectant les panneaux en parallèle, plus de courant circule. La tension reste alors constante. Inconvénient : les panneaux commencent à charger plus tard. Avantage : si un panneau est à l'ombre, l'autre continue de fonctionner.

Pour un système solaire, il faut :

• Un ou plusieurs panneaux solaires
• Des blocs de fixation pour monter les panneaux
• Une traversée de toit pour le câblage
• Un régulateur PWM ou MPPT
• Du câblage
