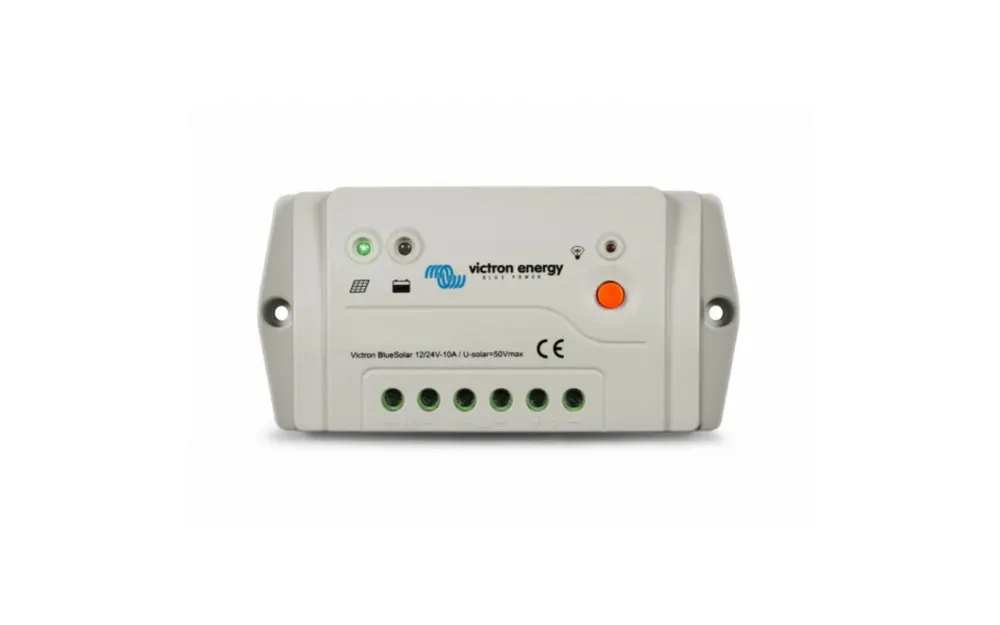

BlueSolar PWM-Pro 12/24V-10A

Documents PDF Contrôleurs de charge PWM-Pro

Informations supplémentaires Contrleurs-de-charge-PWM-Pro

Le contrôleur de charge de la série BlueSolar PWM-Pro de Victron Energy est prêt à l'emploi avec des réglages d'usine, mais il est également entièrement programmable via un PC et un logiciel gratuit ou à travers le panneau à distance BlueSolar Pro. Ses principales caractéristiques incluent une fonction de gestion de l'éclairage, une charge de batterie en trois phases, et une fonction de surveillance intégrée nécessitant un panneau à distance pour afficher l'état de charge. Il dispose aussi d'une sortie de charge protégée contre la surcharge et les courts-circuits, d'une option de déconnexion et de reconnection automatique de la charge à basse tension, et d'autres options telles qu'un capteur de température externe. La gamme comprend plusieurs modèles tels que le BlueSolar PWM-Pro 10A, allant de 5A à 30A de courant nominal de charge et fonctionnant automatiquement sur des tensions de 12/24V. Les dispositifs sont protégés selon la norme IP30 et certifiés pour diverses normes de sécurité et d'émissions. Les spécifications incluent des détails sur le voltage de charge en mode absorption, flottant et égalisation, et les températures de fonctionnement.

Le choix du bon contrôleur de charge dépend du nombre de panneaux utilisés, de la tension totale et du courant total généré. Un panneau fournit une tension maximale avec un ampérage maximal. En reliant plusieurs panneaux, cette tension et ce courant peuvent augmenter. Le régulateur peut supporter une tension/ampérage maximum. Un MPPT 75/15 gère un maximum de 75V et fournit 15A. Si les panneaux génèrent plus sur l'une de ces deux conditions, un régulateur plus puissant devra être choisi.

En connectant des panneaux en série, la tension augmente mais l'ampérage reste le même. Plus une tension élevée est atteinte rapidement grâce au soleil, plus vite le régulateur commencera à charger. Cependant, si un panneau est à l'ombre, cela casse la "chaîne". En connectant les panneaux en parallèle, plus de courant circule. La tension reste alors constante. Inconvénient : les panneaux commencent à charger plus tard. Avantage : si un panneau est à l'ombre, l'autre continue de fonctionner.

Pour un système solaire, il faut :

• Un ou plusieurs panneaux solaires
• Des blocs de fixation pour monter les panneaux
• Une traversée de toit pour le câblage
• Un régulateur PWM ou MPPT
• Du câblage
