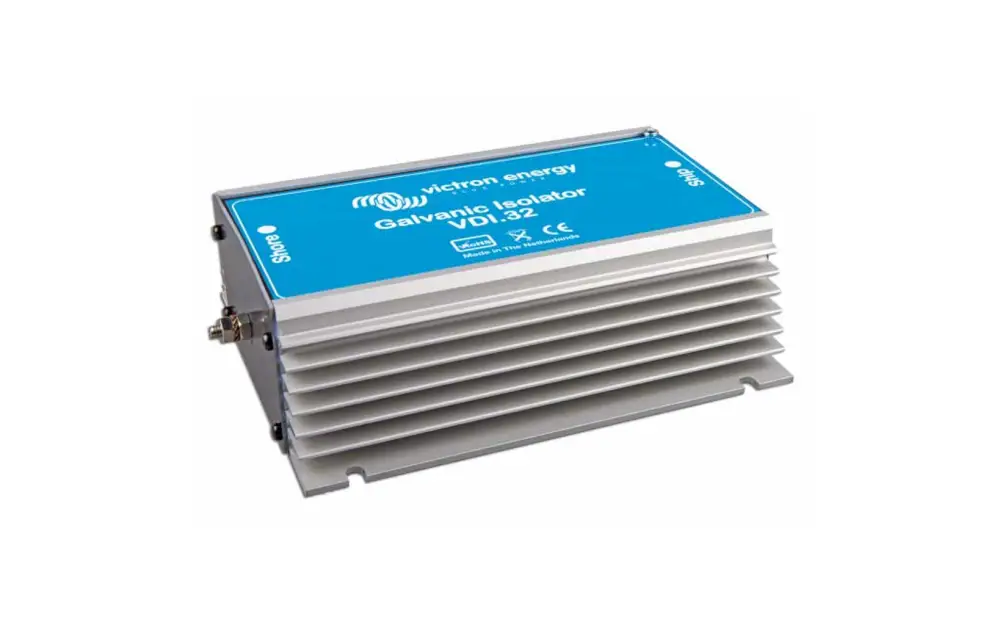

Isolateur galvanique VDI-32

Le isolateur galvanique est constitué intérieurement de deux diodes montées en antiparallèle. Dans ce montage, les diodes laissent passer la tension dans les deux sens, mais seulement au-delà d'une certaine tension seuil.

La tension à laquelle une diode commence à conduire est d'environ 1,4 Vdc. L'isolateur est placé directement derrière le raccordement 230V de votre bateau. Cette tension de conduction de l'isolateur galvanique est supérieure à la différence de potentiel entre les métaux. Par conséquent, cette tension ne pourra pas induire de conduction, et l'isolateur galvanique empêchera ainsi la formation d'un courant électrolytique. Cependant, s'il y a une tension de défaut (plus élevée) dans le circuit alternatif, les diodes laisseront passer le courant, et le disjoncteur différentiel interrompra le circuit.

Documents PDF Isolateurs galvaniques

Informations supplémentaires Isolateurs-galvaniques

Le manuel d'installation de l'Isolateur Galvanique VDI-16, VDI-32 et VDI-64 de Victron Energy met en avant des directives cruciales pour assurer une installation sécurisée et efficace des dispositifs. Il souligne l'importance de choisir un endroit résistant à la chaleur pour l'installation, en évitant la présence de matériaux inflammables comme des produits chimiques ou des textiles à proximité. L'isolateur doit être monté verticalement et dans un espace bien ventilé, avec un dégagement de 10 cm tout autour pour éviter la surchauffe, bien que le dissipateur de chaleur ne devrait pas voir sa température augmenter de plus de 20°C dans des conditions normales.

Concernant le branchement, l'isolateur galvanique doit être intégré sur la connexion de mise à la terre verte pour la sécurité, avant toutes les autres connexions de mise à la terre du navire, afin d'assurer l'efficacité du dispositif. Les connexions et les mesures de sécurité doivent être conformes aux réglementations locales. Le manuel fournit également des informations techniques sur les modèles VDI-16, VDI-32 et VDI-64, en ce qui concerne notamment le courant maximal supporté, la protection contre l'eau avec un niveau IP 67, ainsi que les dimensions et le poids des produits. Les modèles diffèrent principalement par leur capacité de courant et leurs dimensions.

Le choix professionnel pour une puissance électrique autonome

Victron Energy est le leader mondial dans le domaine de l'alimentation électrique indépendante. Cette entreprise de premier plan fournit des solutions d'alimentation mobile pour divers marchés.

Énergie - Toujours - Partout

Documents PDF Victron Energy

Informations supplémentaires Victron-Energy

Victron Energy propose des systèmes hors-réseau, de secours et de stockage équipés de la technologie la plus avancée pour garantir une fiabilité inégalée, même dans les conditions climatiques les plus extrêmes. Avec des solutions modulaires et une surveillance intelligente, Victron Energy offre des systèmes adaptables aux besoins énergétiques spécifiques. L'entreprise offre également une large gamme de produits tels que convertisseurs DC-DC, batteries Lithium, et dispositifs de gestion des batteries. Grâce à son réseau mondial de distributeurs et de partenaires, Victron Energy assure un support technique et un service après-vente de haute qualité. Fondée en 1975, la société continue d'innover pour offrir des solutions énergétiques fiables, efficaces et intelligentes à ses clients.
