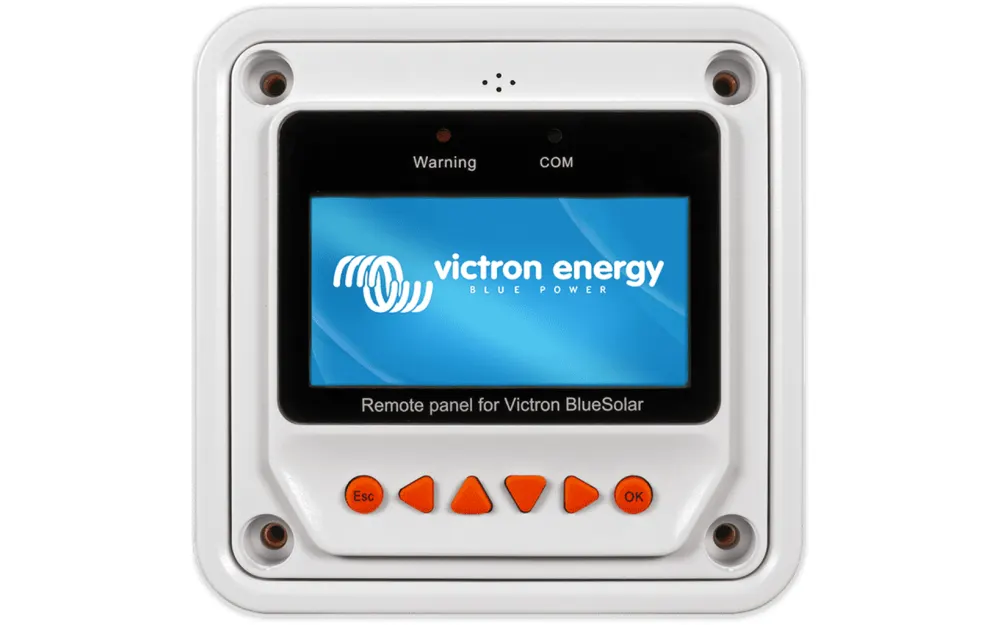

Panneau pour BlueSolar PWM-Pro Charge Controller

Documents PDF Accessoires pour PWM-Pro Controllers

Informations supplémentaires Accessoires-pour-PWM-Pro-Controllers

La série BlueSolar PWM-Pro de Victron Energy est équipée de paramètres par défaut mais est aussi complètement programmable. Vous pouvez la configurer avec un ordinateur et un logiciel disponible sur leur site internet, ou utiliser le panneau distant BlueSolar Pro. Parmi ses fonctionnalités, on trouve une gestion de l'éclairage programmable, un chargement de batterie en trois étapes (bulk, absorption, flottant), et une surveillance de la batterie. Le dispositif est protégé contre les connexions inverses, les surcharges, et les courts-circuits. Des options de timing jour/nuit sont disponibles, et le système est conçu pour fonctionner avec des panneaux solaires de 12V ou 24V. Les contrôleurs de charge offrent une détection automatique de la tension de batterie, une gestion de la charge flexible, ainsi qu'une mise à jour du firmware via l'application VictronConnect ou le site VRM avec un appareil GX. Les modèles BlueSolar et SmartSolar incluent des options de contrôle MPPT avancé et peuvent être configurés avec Bluetooth et d'autres accessoires pour un contrôle amélioré.

Le choix du bon contrôleur de charge dépend du nombre de panneaux utilisés, de la tension totale et du courant total généré. Un panneau fournit une tension maximale avec un ampérage maximal. En reliant plusieurs panneaux, cette tension et ce courant peuvent augmenter. Le régulateur peut supporter une tension/ampérage maximum. Un MPPT 75/15 gère un maximum de 75V et fournit 15A. Si les panneaux génèrent plus sur l'une de ces deux conditions, un régulateur plus puissant devra être choisi.

En connectant des panneaux en série, la tension augmente mais l'ampérage reste le même. Plus une tension élevée est atteinte rapidement grâce au soleil, plus vite le régulateur commencera à charger. Cependant, si un panneau est à l'ombre, cela casse la "chaîne". En connectant les panneaux en parallèle, plus de courant circule. La tension reste alors constante. Inconvénient : les panneaux commencent à charger plus tard. Avantage : si un panneau est à l'ombre, l'autre continue de fonctionner.

Pour un système solaire, il faut :

• Un ou plusieurs panneaux solaires
• Des blocs de fixation pour monter les panneaux
• Une traversée de toit pour le câblage
• Un régulateur PWM ou MPPT
• Du câblage
