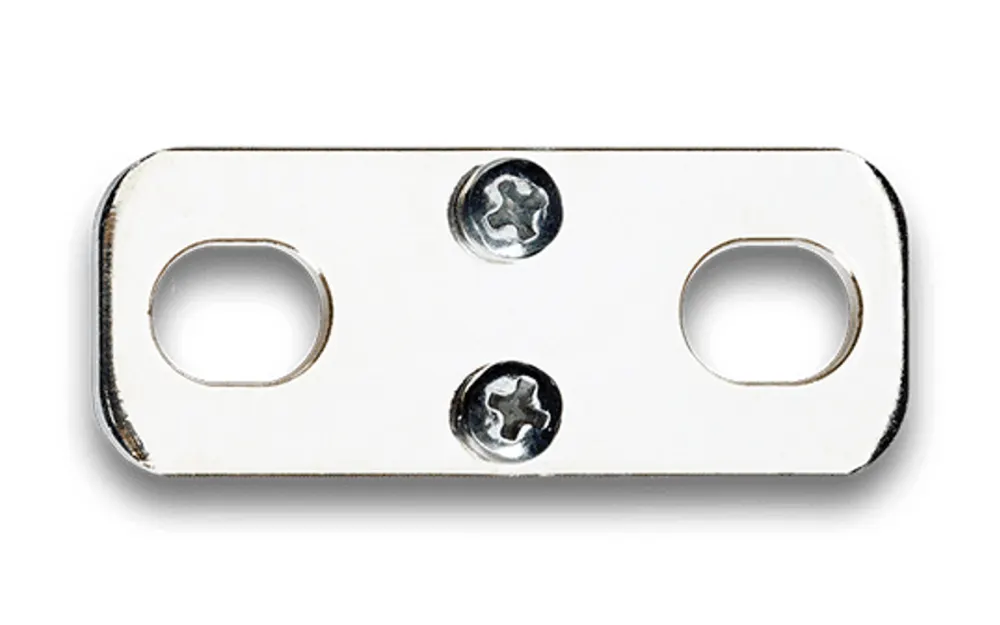

Plaque de liaison DCM 41 mm

TB5079062

Raccordement bout à bout :

DCM 1xM8/M10 boulon de connexion simple
DCM 2xM8/M10 boulon de connexion double
DCM 3xM8/M10 barrette de distribution
DCM 5xM8/M10 barrette de distribution
DCM porte-fusible ANL (50V/600A)
DCM porte-fusible Class-T (50V/225-400A)
DCM porte-fusible Class-T (50V/450-600A)

Raccordement bout à côté :

DCM 2xM8/M10 boulon de connexion double
DCM 3xM8/M10 barrette de distribution
DCM 5xM8/M10 barrette de distribution
DCM porte-fusible ANL (50V/600A)
DCM porte-fusible Class-T (50V/225-400A)
DCM porte-fusible Class-T (50V/450-600A)

TB5079072 & TB5079073

Pour le raccordement vers et depuis :

DCM 1xM8/M10 boulon de connexion simple
DCM 2xM8/M10 boulon de connexion double
DCM 3xM8/M10 barrette de distribution
DCM 5xM8/M10 barrette de distribution
DCM porte-fusible ANL (50V/600A)
DCM porte-fusible Class-T (50V/225-400A)
DCM porte-fusible Class-T (50V/450-600A)

TB5079020

Pour la conversion d'un boulon de connexion M8 ou M10 vers un 4xM4 avec des cosses à fourche ou à anneau.

Solutions modulaires de protection et de distribution pour courants continus élevés. Créez des ensembles économes en espace de porte-fusibles et de barres omnibus. Installez rapidement, facilement et en toute sécurité.

La complexité des systèmes électriques à courant continu dans les véhicules ou les applications stationnaires ne cesse d'augmenter. Cela a entraîné une demande croissante pour un ensemble uniforme de produits de distribution de courant continu, capables de réduire significativement le temps d'installation tout en offrant une flexibilité accrue. La série TBS DC Modular offre une solution parfaite à cet égard. Cette série se compose d'une large gamme de barres omnibus, de porte-fusibles et de matériel d'interconnexion pour des courants continus élevés. En comparaison avec les produits de distribution de courant continu traditionnels non coordonnés, la série DC Modular propose de nombreuses fonctionnalités innovantes.

Grâce aux dimensions de base standardisées, il est facile de créer des combinaisons efficaces des Expert Modular avec des barres omnibus et des porte-fusibles.

Tous les produits DC Modular sont équipés de boulons, rondelles et écrous en acier inoxydable pour une protection optimale contre la corrosion. Des barres en cuivre de haute pureté étamé assurent une conductivité maximale et des pertes minimales. La base de chaque produit DC Modular est fabriquée à partir d'un matériau spécialement renforcé de fibres. Ce matériau offre une résistance extrême aux hautes températures, aux influences chimiques et au stress mécanique. Cette focalisation sur la plus haute qualité possible des composants individuels garantit une longue durée de vie dans les applications les plus variées.

Tous les produits DC Modular sont conçus et fabriqués aux Pays-Bas.

Documents PDF Système de distribution et de protection DC modulaire

Informations supplémentaires Systme-de-distribution-et-de-protection-DC-modulaire
